SYNCHROFLEX ATP 10 GEN III同步带：兼具工业强度与精密控制的传动解决方案
一、产品核心设计与技术特性
1.1 结构创新与基础配置

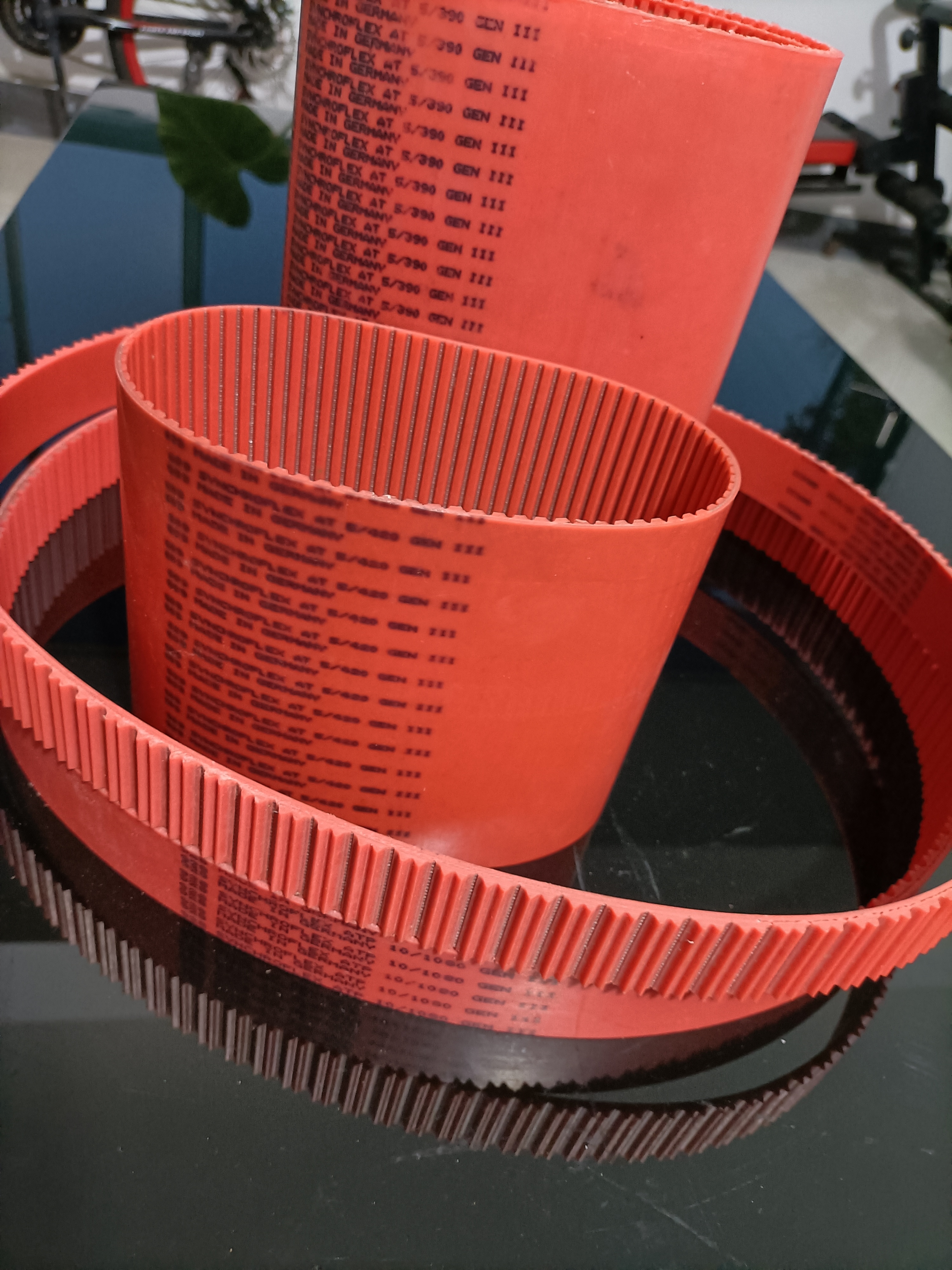

核心结构：采用单侧齿设计，红色高性能聚氨酯带体搭配双线（bifilar）平衡布局的高密度钢丝抗拉层，S/Z 捻向交替排列有效抵消运行时的侧向力，跑偏量控制在 ±0.1mm/m 以内；抗拉层采用高柔性钢丝材料，在保证高抗拉强度的同时，适配中大型带轮的弯曲需求，最小弯曲直径满足重载传动系统安装要求；
材料优势：聚氨酯带体邵氏硬度达 93ShA，具备优异的耐磨、耐油、抗化学腐蚀特性，可耐受工业机油、冷却液等介质侵蚀，工作温度范围覆盖 - 30℃~+100℃，无需额外润滑即可实现免维护运行；
规格适配：支持定制化带宽与长度，核心优选带宽涵盖 25mm、32mm、50mm、75mm、100mm 等，长度可根据设备中心距灵活匹配，满足从重型机械到精密装备的多样化安装需求。
1.2 关键性能参数与量化优势
性能指标 | 数值范围 | 行业同类产品平均水平 | 优势幅度 |
单位宽度功率密度（Pspec） | 0~38.865W/cm | 25~30W/cm | 提升 29.5%~55.5% |
单位宽度许用拉力（Uspec） | 23.328N/cm~105.050N/cm | 60~85N/cm | 峰值提升 23.6% |
单位宽度扭矩密度（Mspec） | 3.711Ncm/cm~16.713Ncm/cm | 10~14Ncm/cm | 峰值提升 19.4% |
最高运行转速 | 10000r/min | 8000r/min | 提升 25% |
连续运行寿命 | 20000 小时（24h / 天工况） | 12000~15000 小时 | 提升 33.3%~66.7% |
1.3 工程力学计算模型
带宽选型公式：
扭矩导向：\( b = \frac{100 \cdot M}{z_{1} \cdot z_{0} \cdot M_{spec}} \)（\( M \)为传递扭矩 [Nm]，\( z_1 \)为主动轮齿数，\( z_0 \)为啮合齿数，\( M_{spec} \)为单位宽度扭矩 [Ncm/cm]）
负载导向：\( b = \frac{F_{u}}{z_{e} \cdot F_{u spec}} \)（\( F_u \)为传递负载 [N]，\( z_e \)为啮合系数，\( F_{u spec} \)为单位宽度负载 [N/cm]）
传动能力核算公式：
最大传递负载：\( F_{U} = F_{U spec} \cdot z_{e} \cdot b \)
啮合齿数计算：\( z_{e} = \frac{z_{1}}{180} \cdot arccos \frac{t \cdot (z_{2}-z_{1})}{2 p \cdot a} \)（\( z_2 \)为从动轮齿数，\( t \)为齿顶厚，\( p \)为齿距，\( a \)为中心距）
二、性能优势的核心逻辑
2.1 功率密度的突破原理
2.2 重载工况下的稳定性保障
三、行业应用案例：重载精密场景的实战验证
3.1 重型数控机床：主轴传动系统
基于功率公式计算带宽：\( b = \frac{1000 \times 18}{30 \times 15 \times 24.671} \approx 1.62cm \)（选用 32mm 带宽，预留 100% 安全余量适配负载波动）
产品型号：SYNCHROFLEX® ATP 10 / 780 GEN III（长度 780mm，带宽 32mm）
3.2 港口机械：集装箱起重机小车驱动
基于功率公式计算带宽：\( b = \frac{1000 \times 35}{40 \times 20 \times 15.811} \approx 2.79cm \)（选用 50mm 带宽）
产品型号：SYNCHROFLEX® ATP 10 / 1500 GEN III（长度 1500mm，带宽 50mm）
3.3 新能源设备：风电齿轮箱辅助传动
基于功率公式计算带宽：\( b = \frac{1000 \times 12}{25 \times 16 \times 19.205} \approx 1.56cm \)（选用 25mm 带宽）
产品型号：SYNCHROFLEX® ATP 10 / 1000 GEN III（长度 1000mm，带宽 25mm）
四、选型指南与技术展望
4.1 精准选型流程
工况参数确认：明确传递功率 / 扭矩 / 负载、运行转速、中心距、环境温度与介质、定位精度要求；
理论带宽计算：通过扭矩 / 负载 / 功率导向公式计算基础带宽，根据负载波动、冲击工况预留 50%~100% 安全余量；
规格匹配：结合中心距选择适配长度，优先选用优选带宽以确保传动稳定性与供货周期；
性能校核：根据转速 - 功率特性表验证实际工况下的功率密度是否满足需求，避免过载运行。
4.2 技术发展趋势
材料升级：研发耐超高温（+120℃）与超低温（-40℃）的特种聚氨酯材料，拓展在极端环境的应用；
智能集成：嵌入光纤传感器实时监测带体张力、温度与磨损状态，实现预测性维护；
轻量化设计：在保持功率密度的前提下，优化带体结构，降低单位长度重量，适配新能源设备的轻量化需求。
