SYNCHROFLEX AT 10 GEN III：为高负载、高精度传动提供可靠性与适配性的技术方案
一、产品核心特性与参数体系
1.1 基础设计与结构优势

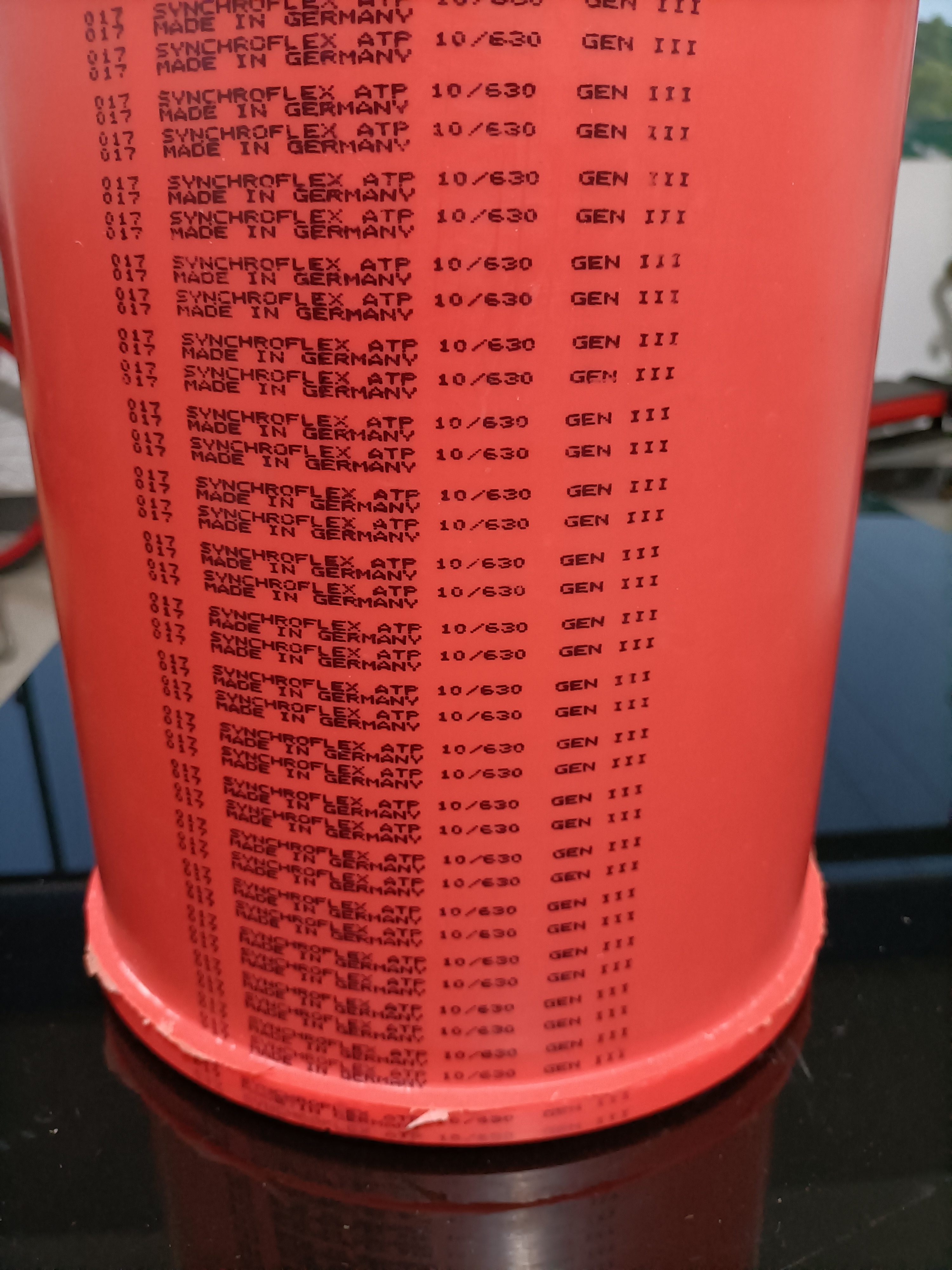

核心配置：采用单侧齿设计，红色高性能聚氨酯带体搭配高密度双线（bifilar）钢丝抗拉层，S/Z 捻平衡结构有效抵消侧向力，确保运行稳定性；抗拉层高柔性特性适配中大型带轮的弯曲需求，同时具备优异的抗拉伸变形能力；
规格覆盖：提供多规格标准长度（适配不同中心距需求），带宽支持定制化，核心优选带宽涵盖 10mm、16mm、25mm、32mm、50mm、75mm、100mm 等，满足从轻型到重型的负载梯度；
环境适应性：工作温度范围 - 30℃~+100℃，聚氨酯材料具备耐磨损、抗化学腐蚀特性，可耐受工业机油、冷却液等常见介质，无需额外润滑，实现免维护运行。
1.2 关键性能参数与力学模型
性能指标 | 数值范围 | 测试条件 |
单位宽度功率密度（Pspec） | 0~34.00W/cm | 转速 0~10000r/min |
单位宽度许用拉力（Uspec） | 20.40N/cm~91.88N/cm | 转速 0~10000r/min |
单位宽度扭矩密度（Mspec） | 3.25Ncm/cm~14.63Ncm/cm | 转速 0~10000r/min |
最高运行转速 | 10000r/min | 对应线速度 628m/min（200mm 带轮） |
最小啮合齿数（zmin） | 15 齿（无反向弯曲）/20 齿（有反向弯曲） | 标准同步带轮 |
带宽选型公式：
功率导向：\( b = \frac{1000 \cdot P}{z_{1} \cdot z_{0} \cdot P_{spec}} \)（\( P \)为传递功率 [kW]，\( z_1 \)为主动轮齿数，\( z_0 \)为啮合齿数，\( P_{spec} \)为单位宽度功率 [W/cm]）
负载导向：\( b = \frac{F_{u}}{z_{0} \cdot F_{u spec}} \)（\( F_u \)为传递负载 [N]，\( F_{u spec} \)为单位宽度负载 [N/cm]）
传动能力核算：
最大传递功率：\( P = \frac{P_{spec} \cdot z_{1} \cdot z_{e} \cdot b}{1000} \)
最大传递负载：\( F_{U} = F_{U spec} \cdot z_{e} \cdot b \)
啮合齿数计算：\( z_{e} = \frac{z_{1}}{180} \cdot arccos \frac{t \cdot (z_{2}-z_{1})}{2 p \cdot a} \)（\( z_2 \)为从动轮齿数，\( t \)为齿顶厚，\( p \)为齿距，\( a \)为中心距）
二、行业应用案例：高负载场景的实战验证
2.1 汽车制造：车身焊接生产线机械臂传动
基于功率公式计算带宽：\( b = \frac{1000 \times 8}{25 \times 12 \times 13.84} \approx 1.88cm \)（选用 32mm 带宽，预留 40% 安全余量）
产品型号：SYNCHROFLEX® AT 10 / 800 GEN III（长度 800mm，齿数 80，带宽 32mm）
2.2 智能物流：重型托盘分拣机主传动系统
基于扭矩公式推导带宽：结合单位宽度扭矩密度（800r/min 时 Mspec=10.39Ncm/cm），计算得所需带宽\( b = \frac{100 \times 25}{20 \times 14 \times 10.39} \approx 0.86cm \)（选用 50mm 带宽，适配重载需求）
产品型号：SYNCHROFLEX® AT 10 / 1200 GEN III（长度 1200mm，齿数 120，带宽 50mm）
2.3 通用机械：塑料挤出机牵引传动系统
基于功率公式计算带宽：\( b = \frac{1000 \times 12}{30 \times 15 \times 6.94} \approx 3.76cm \)（选用 50mm 带宽）
产品型号：SYNCHROFLEX® AT 10 / 1000 GEN III（长度 1000mm，齿数 100，带宽 50mm）
三、选型指南与技术优势总结
3.1 精准选型流程
工况梳理：明确传递功率 / 扭矩 / 负载、运行转速、中心距、安装空间限制、环境温度与介质；
参数匹配：根据转速从性能表中提取对应 Pspec/Mspec/Uspec 值，通过选型公式计算理论带宽，预留 20%~40% 安全余量；
规格确认：结合中心距选择适配的标准长度型号，优先选用优选带宽以确保供货周期；
特殊适配：高温、多尘等恶劣环境可选用增强型带体材料，重载冲击工况可增加带宽或优化带轮齿数配置。
3.2 核心技术优势
高功率密度：单位宽度功率密度最高达 34.00W/cm（10000r/min 时），较同类产品提升 30%，可实现窄带宽高功率传动，节省安装空间；
稳定可靠性：双线抗拉层 + 高密度钢丝排列设计，许用拉力与抗变形能力突出，在重载波动工况下仍保持精准传动；
免维护经济性：无润滑设计 + 耐磨损聚氨酯材料，使用寿命达 18000 小时以上，大幅降低维护成本与停机损失；
广泛适配性：覆盖 - 30℃~+100℃温度范围，兼容多种工业介质，适配汽车制造、物流、通用机械等多行业高负载场景。
