CONTI® SYNCHRODRIVE 同步带系统技术解析与应用指南

2026-04-18 15:33
10


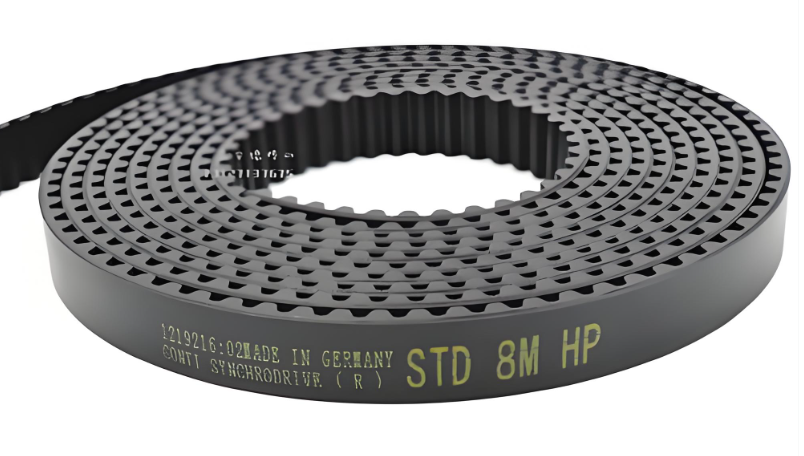

在现代工业传动领域,同步带传动以其高精度、高效率、低维护的特性,成为旋转运动与直线运动传递的核心解决方案。CONTI® SYNCHRODRIVE 系列同步带作为 ContiTech 公司的旗舰产品,凭借其先进的材料配方、精密的制造工艺和丰富的产品组合,在各类工业场景中展现出卓越的性能。本文基于该产品的官方技术文档,从产品基础特性、结构设计、规格参数、带轮匹配、传动系统计算、安装维护等方面进行全面解析,为工程技术人员提供专业的选型与应用参考。

一、产品核心特性与技术优势

CONTI® SYNCHRODRIVE 同步带是专为旋转运动和直线运动的同步传递设计的传动元件,其核心优势源于材料科学与结构设计的深度融合,具体体现在以下方面:

1.1 精准同步传动特性

同步带采用形锁合传动原理,带齿与带轮齿槽精准啮合,如同齿轮传动一般实现无滑差的动力传递,确保恒定的圆周速度和角向精度。这一特性使其在需要高精度定位的场景中不可或缺,如自动化生产线的输送系统、数控机床的直线驱动单元等。与摩擦传动的普通皮带相比,同步带彻底消除了速度波动,传动精度可达 ±0.1%,满足精密机械的严苛要求。

1.2 卓越的材料与耐用性

同步带的主体结构由高耐用聚氨酯弹性体高强度钢帘线张力层构成。聚氨酯材料具备优异的耐磨性、耐油性、耐汽油性、耐水解性及抗紫外线和臭氧老化能力,工作温度范围覆盖 - 30℃至 80℃(超出 - 10℃~50℃范围建议咨询技术支持)。钢帘线张力层采用平衡捻向设计,沿皮带边缘平行排列,不仅提供了极高的抗拉强度和长度稳定性,还能有效分散载荷,延长皮带使用寿命。此外,部分型号可通过 PAZ/PAR 型芳纶织物增强,进一步提升抗静电性能(符合 ISO 9563 标准)和滑动耐磨性。

1.3 低能耗与紧凑设计优势

形锁合传动原理仅需极小的预紧力,相较于链条传动或齿轮传动,显著降低了轴和轴承的负荷,减少了动力损耗。同时,同步带具备出色的动态承载能力和柔韧性,允许使用更小的带轮直径和更短的轴间距,配合背面张紧轮的安装设计,可实现紧凑化、轻量化的传动系统布局,大幅降低设备的空间占用和制造成本。

1.4 免维护与高效率特性

该系列同步带无需润滑和定期张紧调整,钢帘线张力层在短期磨合后即可保持恒定张力,彻底消除了传统传动系统因润滑不足导致的磨损和故障风险。其传动效率高达 98%,远优于链条传动(约 90%~95%)和普通皮带传动(约 85%~90%),在长期运行中可显著降低能耗,为企业节约运营成本。

1.5 多场景适配能力

同步带提供开放式(有限长度)和无缝焊接式(环形)两种结构形式,涵盖 10 种齿形轮廓和多种标准宽度,可适配不同载荷等级和工作环境。特殊应用场景下,还可通过焊接热塑性材料的导向或输送凸台,实现分度输送功能;开放式结构则特别适用于大轴间距传动和需要重复定位的直线驱动系统。


二、产品结构设计与型号分类

2.1 基本结构组成

CONTI® SYNCHRODRIVE 同步带的结构设计围绕 "强度、精度、耐用性" 三大核心目标展开,主要由三部分构成:
  • 聚氨酯齿部与背部:采用一体化成型工艺,齿部轮廓精准匹配带轮齿槽,背部可根据需求选择是否添加织物增强层,颜色提供黑色、白色(主体)及黑色、绿色(织物层)选项。

  • 钢帘线张力层:高强度钢帘线沿皮带长度方向平行排列,提供核心的抗拉强度和长度稳定性,平衡捻向设计减少皮带扭转应力。

  • 可选织物增强层:在齿面或背面添加芳纶织物(PAZ/PAR 型),提升耐磨性和抗静电性能,适用于滑动导轨输送设备、堆垛机等特殊场景。

2.2 产品型号分类与应用场景

根据结构强度、柔韧性和功能特性,同步带分为 6 种核心型号,每种型号对应特定的应用场景:
型号
核心特性
适用齿形
典型应用
HF
高柔韧性
除大直径带轮外的所有齿形
普通旋转传动、中小型输送系统
HP
增强型结构
HTD、STD、RPP 齿形
高负荷控制系统、工业机械传动
HS
高张力层刚度
HTD、STD 齿形
高精度直线驱动、精密定位系统
XHP
超高抗拉强度
HTD 14M 齿形
起重系统、重载传动单元
PAZ
齿面抗静电织物增强
全系列齿形
滑动导轨输送设备、电子元件输送
PAR
背面抗静电织物增强
全系列齿形
堆垛机、背面导向传动系统
V
无缝焊接环形
HF 型,3mm 节距除外
大轴间距旋转传动、连续输送线
此外,还可根据需求定制特殊版本,如芳纶张力层同步带,进一步提升耐高温和抗拉伸性能。

三、规格参数与型号命名规则

3.1 核心规格参数体系

同步带的规格参数围绕齿形、节距、宽度、长度四大核心维度展开,以下为关键技术参数汇总(节选核心数据):

表 1 主要齿形与基础参数

齿形系列
节距(mm)
带厚(mm)
齿高(mm)
单位宽度重量(10⁻³kg/m)- HF 型
HTD 3M
3.00
2.40
1.30
3.36
HTD 5M
5.00
3.60
2.10
5.40
HTD 8M
8.00
5.60
3.40
10.37
HTD 14M
14.00
10.00
6.10
-
HTD 20M
20.00
13.20
8.70
-
STD S3M
3.00
2.30
1.14
3.21
STD S5M
5.00
3.40
1.90
5.24
梯形齿 XL
5.08
2.30
1.27
2.16
梯形齿 L
9.525
3.60
1.91
3.65
梯形齿 H
12.70
4.30
2.29
4.53

表 2 标准宽度系列(mm)

齿形系列
标准宽度
特殊宽度(需定制)
HTD 3M/5M
5,10,15,20,25,50
85,100
HTD 8M/14M
10,15,20,25,30,50
85,100,120*,150**
STD 系列
5,10,15,20,25,30,50
85,100
梯形齿系列
6.35,9.40,12.70,19.05 等
76.20,101.60
注:* 仅 HS 型号提供;** 仅 XHP 型号提供,其他宽度可按需定制。

3.2 型号命名规则与示例

同步带的型号命名遵循 "结构类型 - 有效长度 - 齿形节距 - 宽度 - 特殊功能" 的标准化规则,确保选型的准确性。核心命名要素说明如下:
  • 结构类型:M(开放式)、V(环形无缝)

  • 有效长度:以 mm 为单位(环形)或 m 为单位(开放式)

  • 齿形节距:如 8M(HTD 8mm 节距)、S5M(STD 5mm 节距)、H(梯形齿 0.5 英寸)

  • 宽度:以 mm 为单位,英寸单位需标注(如 100=25.4mm)

  • 特殊功能:HP(增强型)、HS(高刚度)、PAZ(齿面织物增强)等

典型型号示例解析:

  1. CONTI® Synchrodrive M 30 - 8M - 50 HP

    • M:开放式结构

    • 30:有效长度 30m

    • 8M:HTD 齿形,8mm 节距

    • 50:宽度 50mm

    • HP:增强型结构,适用于高负荷控制系统

  1. CONTI® Synchrodrive V 2400 - S5M - 30 HF

    • V:环形无缝结构

    • 2400:有效长度 2400mm

    • S5M:STD 齿形,5mm 节距

    • 30:宽度 30mm

    • HF:高柔韧性,适用于中小型旋转传动

  1. CONTI® Synchrodrive 10 x M 30 H 100 PAZ

    • 10:10 卷包装

    • M:开放式结构

    • 30:有效长度 30m

    • H:梯形齿,0.5 英寸(12.7mm)节距

    • 100:宽度 1.0 英寸(25.4mm)

    • PAZ:齿面抗静电织物增强,适用于滑动导轨输送

3.3 精度公差标准

作为精密传动元件,同步带的长度、宽度和厚度均采用严格的公差控制,确保与带轮的精准匹配:
  • 长度公差:所有型号统一为 ±0.1mm,保证传动比的准确性

  • 宽度公差:宽度≤25mm 时 ±0.5~0.6mm;25~50mm 时 ±0.6~0.7mm;>50mm 时 ±0.8~1.5mm(因齿形不同略有差异)

  • 厚度公差:根据齿形不同为 ±0.25~0.6mm,如 HTD 3M 为 ±0.25mm,HTD 20M 为 ±0.6mm

四、带轮系统匹配设计

同步带传动系统的性能不仅取决于同步带本身,还与带轮的设计、选型密切相关。CONTI® SYNCHRODRIVE 系列提供专用匹配带轮,其齿槽轮廓经过优化设计,与同步带齿形精准贴合,确保传动效率和使用寿命。

4.1 带轮核心参数与命名规则

带轮关键参数

  • 齿数(z):根据同步带节距和有效长度计算(z = 有效长度 Lw / 节距 t)

  • 节距(t):与同步带节距完全一致,确保啮合精度

  • 带轮宽度:标注宽度为对应同步带的宽度,实际带轮宽度需根据安装需求调整

  • 挡边设计:F 表示双侧挡边,用于防止同步带脱落,至少需在一个带轮(建议小带轮)设置双侧挡边

带轮型号命名示例

  • P 36 - 8M - 40:P(带轮通用标识)、36(齿数)、8M(8mm 节距 HTD 齿形)、40(适配 40mm 宽同步带)

  • P 48 H 100 F:48(齿数)、H(0.5 英寸节距梯形齿)、100(适配 25.4mm 宽同步带)、F(双侧挡边)

4.2 最小齿数与直径要求

为避免同步带过度弯曲导致的疲劳损坏,带轮需满足最小齿数要求,不同型号同步带对应的最小齿数如下表所示:
同步带型号
HTD 3M
HTD 5M
HTD 8M
HTD 14M
STD S3M
STD S5M
梯形齿 XL
HF
12
16
18
12
16
10
12
HP
20
16
20
26
20
16
-
HS
-
24
28
34
-
24
-
内侧张紧轮需采用带齿设计,其最小直径需与对应带轮的最小直径一致,确保同步带的正常啮合。

五、传动系统计算与选型方法

5.1 核心计算要素与符号定义

同步带传动系统的设计计算需基于以下核心参数:
  • 传递功率(P):单位 kW,根据驱动电机功率确定

  • 主动轮转速(n₁)与从动轮转速(n₂):单位 r/min,确定传动比 i = n₁/n₂

  • 轴间距(a):单位 mm,影响同步带长度选型

  • 工作系数(Kₐ):根据负载类型(如起重、输送、直线驱动)确定,通常为 1.2~2.5

关键计算公式:
  1. 传动比:i = z₂/z₁ = n₁/n₂(z₁、z₂分别为主动轮、从动轮齿数)

  1. 同步带有效长度:Lw = 2a + π(z₁+z₂) t/2 + (z₂-z₁)²t/(4πa)

  1. 齿数计算:z = Lw/t(需取整数)

5.2 典型应用场景计算示例

示例 1:起重驱动系统(XHP 型号应用)

已知条件:传递功率 5kW,主动轮转速 1500r/min,从动轮转速 500r/min,轴间距 1500mm
  • 传动比 i = 1500/500 = 3

  • 选择 HTD 14M 齿形,主动轮齿数 z₁=26(最小齿数),从动轮齿数 z₂=78

  • 同步带有效长度 Lw = 2×1500 + π(26+78)×14/2 + (78-26)²×14/(4π×1500) ≈ 4500mm

  • 宽度选型:根据功率计算,选择 50mm 宽 XHP 型号,满足负载要求

示例 2:直线驱动系统(HS 型号应用)

已知条件:定位精度 ±0.05mm,移动速度 1m/s,负载 1000N,行程 2000mm
  • 选择 HTD 8M 齿形,带轮齿数 z=28(HS 型号最小齿数),带轮直径 d=z×t/π≈71.3mm

  • 同步带有效长度 Lw = 2×2000 + π×28×8 ≈ 5713mm(取标准长度 6000mm)

  • 宽度选型:30mm 宽 HS 型号,满足高刚度和定位精度要求

5.3 选型注意事项

  1. 环境温度超出 - 10℃~50℃范围时,需选择特殊材料配方的同步带,并降低工作系数

  1. 大轴间距传动(a>3000mm)建议选择环形无缝(V 型)同步带,避免接头疲劳

  1. 高粉尘、高湿度环境需选择带织物增强层的型号(PAZ/PAR),并增加防护措施

  1. 定期负载超过额定负载 120% 的场景,需选择 HP 或 XHP 增强型型号,并预留 10% 的宽度余量

六、安装与维护技术指南

6.1 安装核心要求

  1. 带轮对齐:主动轮与从动轮的平行度误差需≤0.1mm/m,同轴度误差≤0.2mm,否则会导致同步带偏磨和齿面损坏

  1. 预紧力控制:安装时需根据同步带宽度和型号施加合适的预紧力,钢帘线型号无需过度预紧,避免轴和轴承负荷过大

  1. 安装工具:建议使用专用张紧工具(如 ContiTech 推荐的张力计),确保预紧力均匀,禁止使用螺丝刀等硬物撬装同步带

  1. 挡边安装:至少在小带轮上安装双侧挡边,大带轮可根据情况安装单侧挡边,挡边与同步带边缘的间隙需控制在 0.5~1mm

6.2 维护与故障排查

CONTI® SYNCHRODRIVE 同步带为免维护产品,但定期检查可延长使用寿命:
  • 定期检查:每运行 500 小时检查同步带的齿面磨损、张力状态和带轮齿槽清洁度,清除粉尘和油污

  • 常见故障处理

    • 齿面磨损严重:检查带轮齿槽是否有异物,确认负载是否超过额定值,必要时更换增强型型号

    • 同步带跑偏:调整带轮平行度,检查挡边安装位置,确保轴间距均匀

    • 张力衰减:钢帘线型号正常使用中张力衰减极小,若出现明显松弛,可能是安装预紧不足或带轮齿数不足,需重新张紧或更换带轮

  • 更换周期:正常工况下,同步带使用寿命可达 10000~20000 小时,恶劣环境下需缩短更换周期,建议备用同步带以减少停机时间

6.3 安全操作规范

  1. 安装和更换同步带前,必须切断驱动电机电源,防止意外启动

  1. 避免同步带接触强酸、强碱等腐蚀性物质,禁止在高温源(如加热炉)附近无防护使用

  1. 同步带运行中禁止用手触摸齿面和带轮,防止卷入造成安全事故

  1. 存储时需避免阳光直射和潮湿环境,同步带应卷成圆盘存放,禁止折叠或挤压

七、应用场景与行业案例

CONTI® SYNCHRODRIVE 同步带凭借其多维度的技术优势,广泛应用于以下行业:

7.1 自动化与物流行业

  • 同步输送系统:采用 PAZ 型抗静电同步带,配合高精度带轮,实现电子元件、食品包装的无损伤输送

  • 堆垛机与立体仓库:PAR 型背面增强同步带,满足大轴间距传动和频繁启停的定位需求

  • 直线模组:HS 型高刚度同步带,用于数控机床、自动化装配线的直线驱动,定位精度可达 ±0.01mm

7.2 通用机械与制造业

  • 印刷机械:HF 型高柔韧性同步带,实现印刷滚筒的精准同步传动,保证印刷套准精度

  • 起重设备:XHP 型超高强度同步带,用于起重机的升降驱动,承载能力可达传统链条的 1.5 倍

  • 纺织机械:耐油型同步带,适应纺织车间的油污环境,实现纱线输送的稳定传动

7.3 新能源与电子行业

  • 光伏设备:耐紫外线同步带,用于太阳能电池板的切割和输送线

  • 半导体设备:PAZ 型抗静电同步带,避免静电对芯片的损伤,确保传输过程的洁净度

结论

CONTI® SYNCHRODRIVE 同步带系统通过材料、结构与工艺的协同创新,构建了覆盖低负荷到重负荷、低精度到高精度的全场景传动解决方案。其精准同步、高效节能、免维护的核心优势,使其在现代工业自动化中扮演着不可或缺的角色。工程技术人员在选型与应用时,需结合传动功率、定位精度、环境条件等因素,合理选择同步带型号、带轮参数和安装方式,充分发挥产品的技术潜力。随着工业 4.0 的推进,ContiTech 将持续优化同步带的材料配方和结构设计,为高端制造提供更具竞争力的传动解决方案。
